| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| Conducteur: | letf : 29pcs ; droite : 29pcs | tête de placement: | 2pcs |
|---|---|---|---|
| Becs: | 4 types de bec (Juki) | Vitesse: | 3000cph avec la vision ; sans vision 5000cph |
| Exactitude: | 0.025mm | Taille de carte PCB: | 10*10mm - 345*355mm |
| Précision de support: | ±0.025mm | Tension: | 220V (110V), 50Hz |
| Poids net: | 75KG | Dimension de machine: | L 960mm* W 705mm* H 335mm |
| Mettre en évidence: | machine de transfert de carte PCB de 345*355mm,machine de transfert de carte PCB de 10*10mm,équipement d'Assemblée de 345*355mm LED |
||

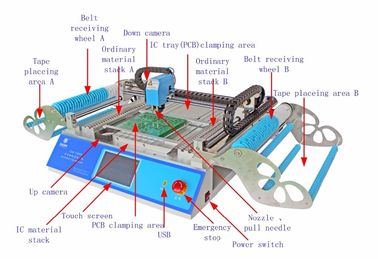

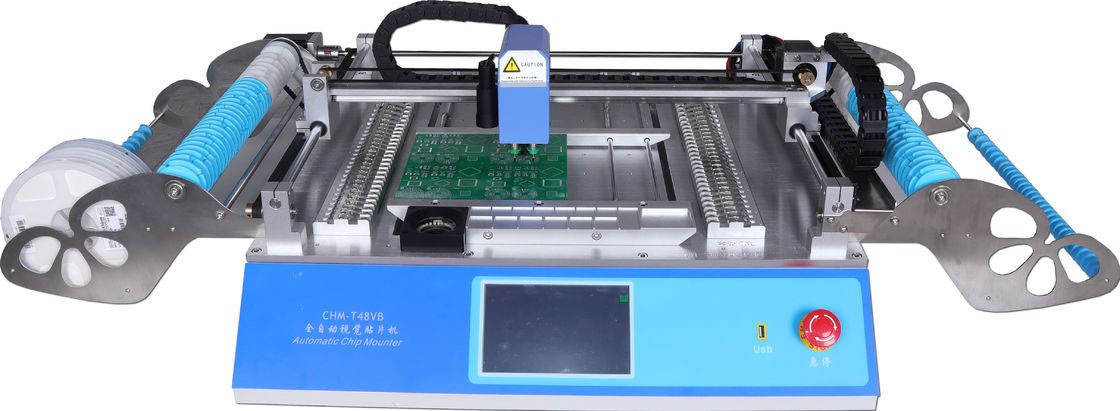

4 becs conjuguent machine de transfert de carte PCB de dessus de Tableau de caméras
Description :
| Secteur de carte PCB | 10mm*10mm - 355mm*355mm |
| Voyage DE X/Y d'axe | 420*460mm |
| Gamme de déplacement d'axe de Z | 15mm |
| Têtes de placement | 2pcs |
| Conducteurs |
Gauche 29pcs + 29pcs droit 8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs, Avant IC stack=14pcs, plateau défini par l'utilisateur d'IC |
| Système de vision | Conjuguent les caméras (et vers le bas les caméras) |
| Commande | Le système servo de pas d'entraînement de contrôle en circuit fermé, ne veillent jamais à perdre l'étape |
| Détection d'auto-retour d'axe de Z | Oui, empêchez la rupture de becs |
| Tirez l'auto-retour de goupille | Oui |
| Fuite de méthode de dépistage matérielle | Nettoyez à l'aspirateur la détection, détection de vision |
| Écran tactile | 7" écran tactile d'industrie |
| Conseil principal | Conseil principal d'industrie indépendante de recherches |
| Système | Système Linux inclus |
| Montage de la vitesse | 5000cph (vision) ; 3000cph (vision dessus) |
| Montage de la précision | ±0.025mm |
| Composants | 0402-5050, CONCESSION, QFN (largeur de bande : 8MM, 12MM, 16MM, 24MM) |
| Dimension de machine | L 960mm* W 705mm* H 335mm |
| Pompe à vide | -92KPA (2pcs, élément, type muet) |
| Source extérieure d'air | Aucun besoin (pompe à vide muette 2pcs d'élément de machine) |
| PC externe | Aucun besoin |
| Tension | 220V (110V), 50Hz |
| Poids net | 75kg |
| Poids brut | 86kg/116*81*52cm ---- emballage en bois |
Avantage compétitif :
1. Logiciel commode, système Linux inclus de la machine, conseil principal d'industrie très stable, opération indépendante, aucun ordinateur externe du besoin, opération plus facile et commode.
2. Système dessus et bas de CCD de deux caméras correct la position du chaque composants très précis, particulièrement pour IC (22*22mm maximum).
3. appui de machine tous les différents genres de composants, de 0402, 0603 - QFN, aussi bien que bande de coupe, tube IC, ou IC en vrac. La machine peut placer des genres multi de carte PCB.
4. Il a le montage de fixage flexible de carte PCB, et il a le plateau fait sur commande d'IC, conducteur en vrac avant d'IC, très commode.
5. La vision peut également en second lieu point d'origine de machine de correction, s'assurent le point d'origine correct.
6. 2 têtes 4 têtes avec de hauts becs précis de Juki avec l'aimant, aucun besoin de démonter avec la clé, becs peuvent tourner le degree~ de l'angle -180 +180 degrés. Le placement de la taille est réglable. 4 publications périodiques usinent les composants maximum que la taille est 5mm et 5 serails usinent la hauteur maximum est 10mm.
7. goupille de la traction de 4 machines de serails automatiquement de retour pour éviter des becs cassés, goupille de traction pour ne pas être coincé. la machine de 5 publications périodiques utilisant l'automobile pneumatique de conducteur de Yamaha alimentant, plus de vitesse plus rapide.
8. la détection d'axe de Z, tête de placement peut automobile détecter la taille et l'angle, automatiques de nouveau à l'origine pour empêcher tout fauché.
9. le contrôle en circuit fermé, X, axe des ordonnées avec l'encodeur, moteur ne perdent jamais des étapes.
10. la carte PCB calibrent par deux caméras de vision (la machine automobile trouvera 2 points), modifient la compensation de la carte PCB. Seulement le calirbate 2 points, composants de repos veulent la correction automatique, calibrage peut être rapidement et exactement pour la carte PCB, n'a pas besoin de s'inquiéter de la compensation, aucun besoin de calculer l'entrée.
11. vient avec la détection de vide, si un composant sucent tordu, il le jettera automatiquement à la zone d'alimentation, puis sélectionne un neuf pour monter encore.
12. Venez avec la détection de vision, la caméra angle et endroit composants corrects automatiques sur le panneau de carte PCB dans le bon endroit. Si les têtes ne prenant pas des composants, caméra la détecteront et retourneront pour sélectionner encore, 3 fois ne sélectionnant pas, machine alarmeront et s'arrêteront.
13. Si matériel de manque qu'il détection automatique, alors alarme ; après matériel d'approvisionnement, puis continuez travailler, aucun besoin de se remettre en marche.
14. Appui un certain nombre de groupe de carte PCB.
15. Si aucun dossier de carte PCB, ou n'emploient le logiciel pour charger le dossier de travail, vous peut créer un nouveau dossier pour programmer.
16. Venez avec l'outil de converti (version de PC), éditez le dossier de travail dans le dossier de travail d'ordinateur et de charge dans la machine par le port USB, rapide et commode.
17. Pas à pas de soutien.
