| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| Vitesse maximum de puce: | 12000Pcs/h | Air comprimé: | 0.5-0.6Mpa |
|---|---|---|---|
| Positionnement de l'exactitude: | 0.01mm | Conducteurs: | 60 (avant 24 après 36) |
| Poids: | 450KG | Couleur: | Blanc |
| Dimensions: | 1395 * 1180 * 1376mm | Ouvrez l'alarme de couverture: | Ralentissement ou vers le bas |
| Mode d'ajustement de rail: | Manuel + automatique | Secteur maximum de carte PCB: | 600*430mm |
| Gamme de tampon de bec: | 5mm | Plateaux: | Appui 12 groupes |
| Mettre en évidence: | machine d'Assemblée de carte PCB de 1395*1180*1376mm,machine d'Assemblée de carte PCB de 5mm,machine de montage composante de carte PCB de 5mm |
||

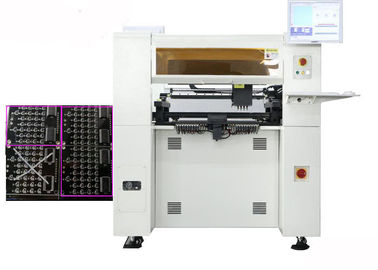

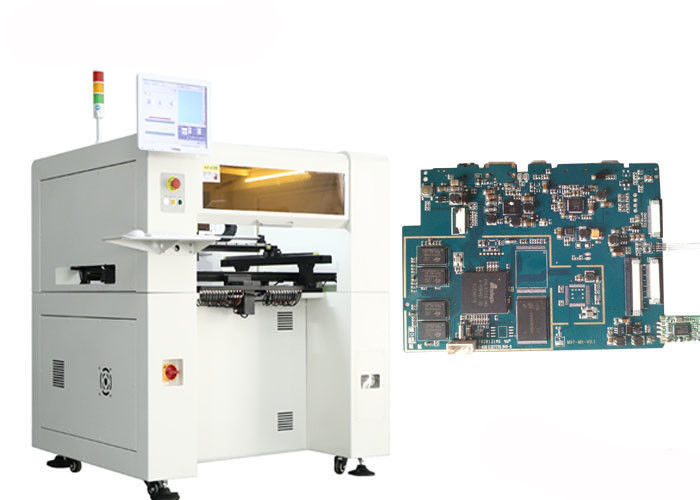

machine d'Assemblée de carte PCB de conducteurs du moteur servo 60 de 1395*1180*1376mm
Spécifications :
|
Conducteurs |
60 (avant 24 après 36) |
Plateaux |
Appui 12 groupes |
||
|
Tête de placement |
6 (sans changer le bec) |
Puissance moyenne |
600W |
||
|
Positionnement de l'exactitude |
0.01mm |
Gamme de tampon de bec |
5mm |
||
|
Puissance |
220V, 50Hz |
Air comprimé |
0.5-0.6Mpa |
||
|
Moteur d'entraînement |
Moteur servo de Matsushita |
Secteur maximum de carte PCB |
600*430mm |
||
|
Gamme de mouvement maximum DE X/Y |
700*619mm |
||||
|
Gamme de mouvement d'axe de Z |
20mm |
||||
|
Conducteur de ceinture |
8,12,16,24 32mm Feida, transmission DE X/Y de Feida de choc : Vis à haute précision importée de boule de TBI + guide linéaire résistant importé de TBI. |
||||
|
Vitesse maximum de puce |
12000Pcs/h |
||||
|
Dans la manière de conseil |
À trois étages dans le positionnement automatique automatique de transfert de carte PCB de connexion de conseil de gauche à droite (dans le conseil à être conseil, conseil de attente de conseil) |
||||
|
Rail d'entraînement de XYZ |
Guide linéaire lourd de haute précision de TBI |
||||
|
Système d'entraînement de mouvement |
Motivé par DSP ultra-rapide de Panasonic |
||||
|
Source de vide de bec |
Générateur ultra-rapide de vide avec le briseur de vide |
||||
|
Système d'exploitation |
Basé sur le système d'exploitation de Windows, la société de technologie de Kay Yang a indépendamment développé le système d'exploitation de machine de placement automatique. |
||||
|
Angle composant |
0-360 ° tout angle, rotation synchrone dans le mouvement |
||||
|
Mode d'opération de X/Y |
Accélération futée de courbe et tringlerie linéaire de décélération |
||||
|
Dans la manière de conseil |
Connexion automatique en une seule étape de gauche à droite, positionnement automatique de transfert de carte PCB. |
||||
|
Visualisation |
2 rapport affichage-commande industriel 4 : résolution 3 de 1024x760 |
||||
|
Programmation |
programmation peer-to-peer, programmation visuelle, importation du même rang de dossier de carte PCB |
||||
|
Identifiez le nombre de caméras |
une caméra de reconnaissance de marque, six caméras ultra-rapides simultanées de reconnaissance, 5 millions de caméra à haute précision de reconnaissance de pixel. |
||||
|
Mode d'ajustement de rail |
Manuel + automatique |
||||
|
Alarme ouverte de couverture |
Ralentissement ou vers le bas |
||||
|
Optimisation de placement |
le programme automatiquement optimiser le placement accompli pour continuer la production sans attendre une remise. |
||||
|
Mode de bâti |
Arme semi-automatique manuelle complètement automatique |
||||
|
Fenêtre d'opération |
Double affichage avant et après la conception plus conviviale d'opération. |
||||
|
Connexion automatique |
Automatiquement relié à l'avant et à l'équipement de signal arrière de bande. |
||||
|
Raccourcissez le bouton |
Opération automatique remise à zéro en différé pour dégager l'alarme. |
||||
|
Gamme de montage applicable |
Approprié à 0402, 0603, 0805, 1206, perle de lampe de LED, diode, triode, IVROGNE, QFP, BGA avec le lancement de goupille plus grand que 0.3mm dans la gamme de 45 * de 45mm. |
||||
|
Poids |
450Kg |
Dimensions |
1395 * 1180 * 1376mm |
||
Caractéristiques :
L'équipement de haute précision, la machine est équipé de huit caméras, une marque, une caméra à haute précision, six caméras ultra-rapides de reconnaissance peut effectivement monter 0402-5050 RCA, deux transistors, CONCESSION, puce QFP-256, BGA et d'autres tailles reconnaissance de taille de 45mm * de 45mm des composants dans le placement.
Commande DE X/Y utilisant la vis de meulage importée de boule de haute précision + guide linéaire lourd importé, positionnement rapide, précision à faible bruit et haute.
Stabilité, utilisant le moteur servo et la commande du Japon Matsushita, guide linéaire de précision de TBI, générateur de vide du Japon, bec à haute précision de JUKI, PC à niveau dominant intégré de alimentation automatique de configuration ordinateur industriel, protéger effectivement l'opération à long terme de la machine de la stabilité.
Connexion automatique à trois étages de transmission de gauche à droite (la première section est responsable d'attendre le conseil, la deuxième section est responsable de apposer au conseil. Hors de la machine dans le ré-écoulement) effectivement épargner le temps de panneau de passage, un rendement plus élevé.
