Ligne machine de Benchtop SMT de tête de placements de la haute précision 4

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	OEM
Certification:	CE , ISO

Conditions de paiement et expédition:

Quantité de commande min:	1 unité
Prix:	negotiable
Détails d'emballage:	Emballage standard d'exportation
Délai de livraison:	15-20 jours
Conditions de paiement:	L/C, T/T, Western Union, Paypal
Capacité d'approvisionnement:	100pcs par mois

Contactez

Description de produit détaillée

Machine de SMT PNP:	Système automatique du conducteur CHMT530P4 + de la vision	Taille de carte PCB:	450mm (L)×330mm (W)
Taille d'imprimante de soudure:	300*400mm	Four de ré-écoulement:	T962C 2500w
Secteur de soudure:	400*620mm	CHMT530P4:	Travaillez avec le conducteur pneumatique 8mm, 12mm, 16mm, 24mm, conducteur de Yamaha de vibration
Mettre en évidence:	ligne machine de 2500w SMT , chaîne de montage de 2500w SMT , ligne machine de 400*620mm SMT

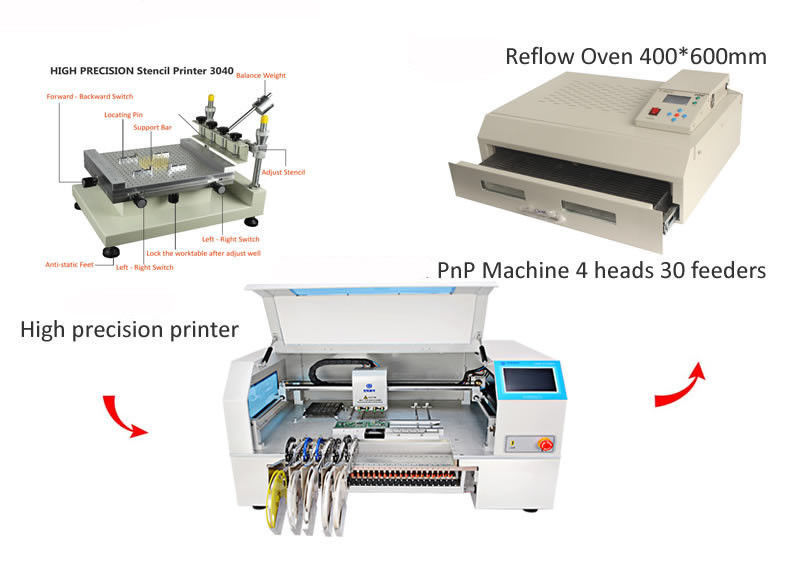

Ligne principale machine de Benchtop SMT de placements de la haute précision 4

1. Haute imprimante de pochoir de precicsion :

Taille de table de travail	300*400mm
Taille d'impression	250*400mm
Format de l'image net maximum	370*470mm
Manière d'imprimante	manuel
Épaisseur des substrats	0-80mm
L'établi ajuster le volume	10mm, ajustement horizontal d'angle
Impression de la taille de plate-forme	220mm
exactitude répétée	±0.01mm
le mode LOCATE	Référence ou forme de trou
Dimension	540370350 millimètre
Taille de emballage	630450480mm
Poids	NW.25Kg GW.35Kg

2. CHMT530P4 (4 têtes + 30 conducteurs)

Précision	±0.015mm
Tête de placement	4 têtes
Système de alimentation	Conducteur pneumatique maximum de soutien 30pcs 8mm (d'autres options : 12,16,24mm, conducteur de vibration) · 11pcs pile du général IC · Plateau d'IC de soutien
Détection de vision	Double caméra (et vers le bas)
Contrôle de moteur	· Moteur pas à pas d'axe DE X/Y avec le contrôle en circuit fermé d'encodeur · Décélération flexible de S · Détection de remise d'axe de Z
Détection de fuite de composants	Vide et détection visuelle
Conseil principal	carte mère d'industrie de Haut-fiabilité
Écran tactile	7 pouces d'écran d'industrie
Système d'opération	Système Linux inclus
Source extérieure d'air	0.5MPa
Alimentation d'énergie	AC220V 50Hz/AC110V 60Hz
Dimension	1050mm (L)×780mm (W)×500mm (H)
Logiciel compatible	Concepteur d'Altium, Protell99SE, PROTECTIONS, Kicad, Eagle, Cadint, cadence Orcad, allégro de cadence, PROTEUS… etc.
Poids net	125Kg

3. Four de ré-écoulement :

Secteur maximum de soudure efficace : 400 x 600mm
Puissance évaluée : 2500W
Température ambiante : 0°C-280°C
Cycle de processus : minute 1~8
Tension : 110V~240V
Fréquence : 50Hz~60Hz
Taille de produit : 684x504x225mm
Poids net : 25kg
Poids de emballage : 27kg
