| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| Têtes: | 6pcs (avec la position d'automatique-changement de bec 20pcs) | Taille de carte PCB: | 50mm (L)*50mm (W) | 450mm (L)*400mm (W) |
|---|---|---|---|
| Voyage de XYZ: | 740mm (X)*860mm (Y)*20mm (Z) | Vitesse: | sans vision : 13000cph ; avec la vision : 9000cph ( |
| Conducteur: | Conducteur de soutien 60pcs YAMAHA (ou conducteur électrique) | Composant: | 0201,0402, - 5050, CONCESSION, QFN, BGA |
| Système: | Windows10 | Caméra: | caméra 8pcs |
| La livraison de carte PCB: | 3 morceaux de la livraison automatique avec des rails, largeur peuvent être ajustés par le logiciel | Ordinateur pilote: | Ordinateur incorporé d'industrie, avec le moniteur de 12 pouces, la souris d'USB et le clavier |
| Mettre en évidence: | machine de transfert de 13000cph SMT,machine de transfert de 9000cph SMT,machine de transfert du bâti 13000cph extérieur |
||

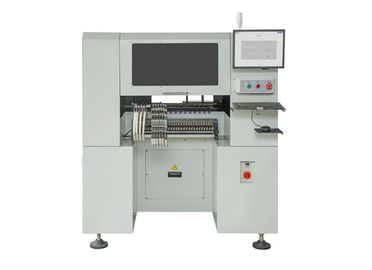

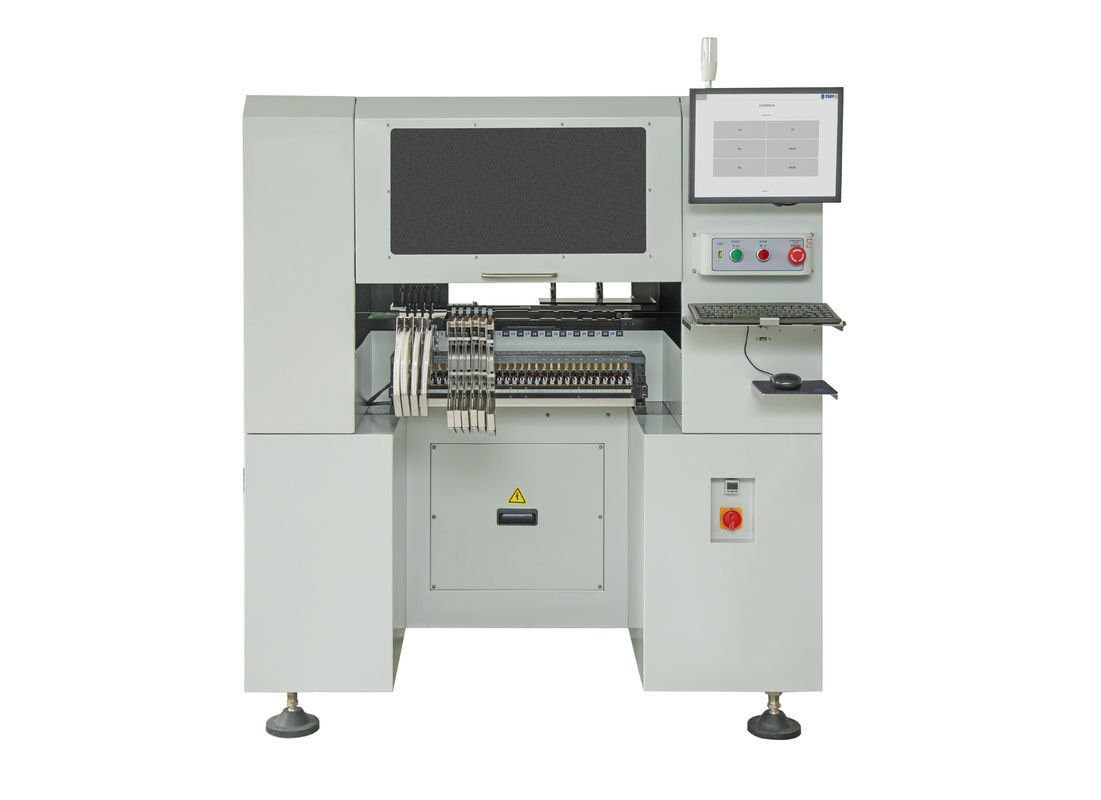

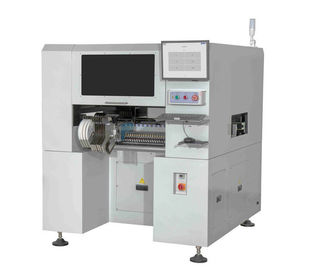

Secteur 450*400mm de carte PCB machine de transfert de SMT de 60 conducteurs
Description
1. Numéro de type : Moteur servo automatique des têtes 60 feeders+ Panasonic de la carte PCB delivery+ 6 + vis de meulage du bec changer+ 8 cameras+
2. secteur de carte PCB : 50mm (L)*50mm (W) | 450mm (L)*400mm (W)
3. système de Windows 10
4. composant : 0201, 0402-5050, CONCESSION, QFN, BGA… etc.
5. délai d'exécution : 2 ou 3 jours ouvrables
6. la livraison : par la mer. Ou arrangez reprennent de notre usine directement.
7. méthode de paiement : T/T
8. Emballage : boîte en bois
| Paramètre | |
| Voyage d'axe de XYZ | 740mm (X)*860mm (Y)*20mm (Z) |
| Secteur maximum de carte PCB | 50mm (L)*50mm (W) | 450mm (L)*400mm (W) |
| Paquet composant soutenu | 0201, 0402~5050, CONCESSION, QFN, BGA, PLCC, LED… |
| Montage de la vitesse |
l sans vision : 13000cph l avec la vision : 9000cph |
| Précision | ±0.015mm |

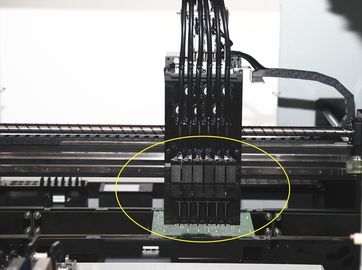

| Montage de la tête | 6pcs (vient avec la bibliothèque d'automatique-changement du bec 20pcs) |

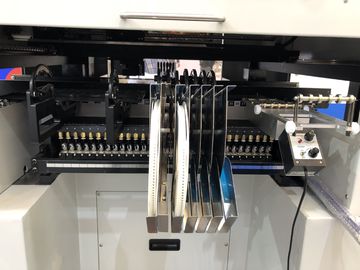

| Système de alimentation |
l conducteur électrique pneumatique de Yamaha de soutien maximum 60 (prenez 8mm comme exemple) l plateau défini par l'utilisateur d'IC de soutien (le logiciel permettent 20pcs) |
| Détection de vision | * caméras 6pcs à l'air (partie antérieure, avec la caméra à grande vitesse) * caméra 1pcs à l'air (arrière, caméra à grande vitesse d'USB 3,0 avec la haute définition) * caméra 1pcs à l'air vers le bas |
| Système de vision | * gamme à l'air de détection de la caméra 6pcs : 18*18mm maximum, pour de petits composants * caméra 1pcs à l'air : gamme maximum 40*40mm de vision, pour BGA, QFN, PLCC. * caméra 1pcs à l'air vers le bas : pour l'auto-calibrage automatique de point de marque de carte PCB |
| Système d'entraînement |
l moteur DE X/Y d'axe avec le contrôle de moteur servo de Panasonic A6 l S flexible plus la décélération l axe de Z avec la détection de position |
| Détection de fuite | Nettoyez à l'aspirateur la détection et la détection de vision |
| Type de vide | Générateur de vide du PISCO du Japon |
| Système de transmission | X et axe des ordonnées avec la vis de boule de haute précision, rails de guide linéaires de HIWIN |
| Ordinateur pilote | Ordinateur incorporé d'industrie, avec le moniteur de 12 pouces, la souris d'USB et le clavier |
| Système d'exploitation | Système Windows10 |
| La livraison de carte PCB | 3 morceaux de la livraison automatique avec des rails, largeur peuvent être ajustés par le contrôle électrique |
| Source extérieure d'air | 0.5MPa |
| Tension | AC220V 50Hz/AC110V 60Hz |
| Dimenssion de machine | 1460mm (L)*1350mm (W)*1450mm (H) |
| Puissance | 1.5KW |
Caractéristique
Garantie :
La machine complète a une période de garantie de 1 an dès l'achat et le service perpétuel
appui aussi bien qu'un approvisionnement à long terme de prix usine.
Nous fournissons Q/A en ligne et service de soutien et technique de dépannage de conseil.
Fournissez un à un service après-vente. Chaque essai de la machine 100% bien avant le bateau.
