6 machine à grande vitesse d'Assemblée des conducteurs 500W SMD des têtes 64

6 machine à grande vitesse d'Assemblée des conducteurs SMD des têtes 64

Application

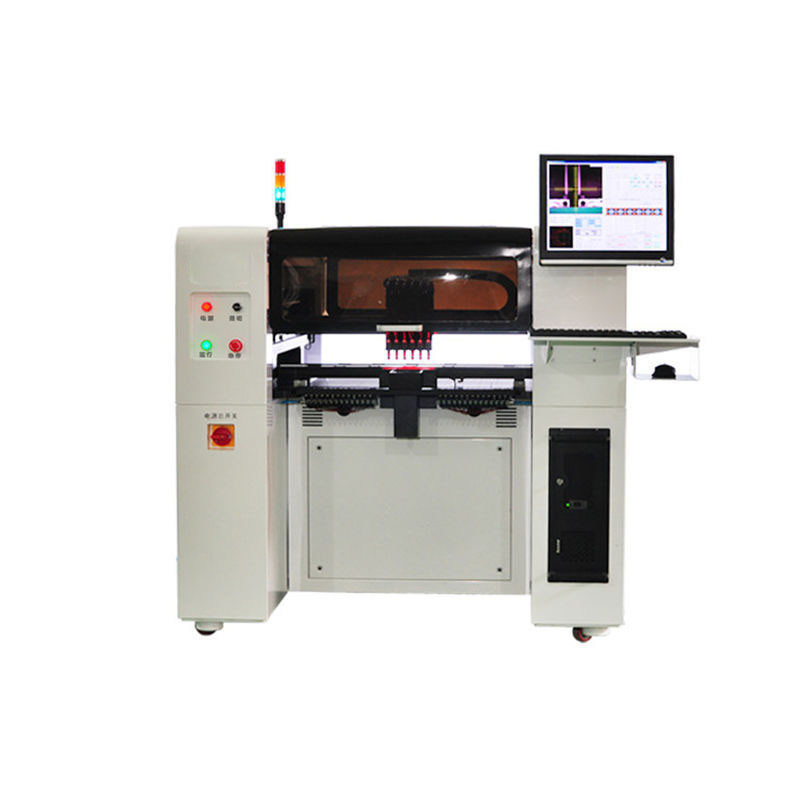

La machine de placement de SMD peut effectuer pour monter la technique sur le panneau carré de carte PCB, le panneau rond de carte PCB, le substrat en aluminium et les lumières de bande. Les produits finis peuvent être employés en produisant le résistance-condensateur, la diode en verre de paquet de cylindre, la triode, le paquet de TQFP, le paquet de QFN, le paquet de QFP, le paquet de BGA, le poteau etc. de lampe.

Paramètres techniques

Configuration

Système de contrôle d'ordinateur
La machine de placement de SMD est généralement équipée du moniteur et de la souris d'ordinateur. Elle soutient XP et Windows 7. Elle permet l'importation de programmation visuelle et de dossier de carte PCB en raison du système d'exploitation humanisé.

Chargeur automatique de carte PCB
La machine de placement de SMD peut directement mettre le panneau de finition de impression de carte PCB sur la voie pour réaliser le chargement automatique de conseil, visant et plaçant et montant. Elle soutient des multi-conducteurs : conducteurs du maximum 64. La taille du plateau standard d'IC, conducteur de tube, conducteur de bâton peut être réglable.

Identification synchrone par six ensembles de caméras
La machine de placement de SMD est équipée de 8 caméras : un MARK, une caméra de haute précision et 6 caméras à grande vitesse. Elle peut réaliser l'identification 6 synchrone principale pour assurer la vitesse et la précision du support. La configuration standard est 16 becs d'aspiration de haute précision de JUKI.

Système servo
La machine de placement de SMD est équipée du système servo importé de Panasonic, Japon avec la haute précision et la stabilité pour assurer le support stable de 24 heures.

Chaîne

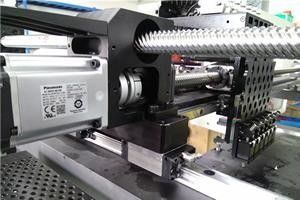

Il adopte la chaîne résistante et à l'épreuve des usages à haute pression d'entrave qui est le même type que celui de machines importées. La chaîne d'entrave peut soutenir des milliers de périodes de pression de preuve.

Voie
Il adopte la voie de haute précision de TBI Taïwan qui a précision à faible bruit et haute pour assurer le taux d'exactitude de puces de BGA.

Convoyeur
Cette machine de placement de SMD peut être automatiquement reliée au convoyeur qui peut transporter le panneau de carte PCB à la machine de soudure de ré-écoulement de SMD sans assistant manuel, de ce fait coût de la main-d'oeuvre économisant.

Paramètres de configuration

Moteur d'entraînement : moteur servo de Panasonic, Japon
Mode d'identification : identification synchrone par six caméras
Source de vide de bec d'aspiration : générateur de vide avec le vide cassant la fonction
Conducteur de ceinture : 8mm, 12mm, 16mm, 24mm et CONDUCTEUR (BÂTON) qui peuvent effectuer le support des puces de paquet de cylindre
Voie de conducteur de XYZ : Voie linéaire de charge lourde de haute précision de TBI
Système d'entraînement de mouvement : Conducteur de la grande vitesse DSP de Panasonic
Système d'exploitation : Windows : Windows Xp de soutien, win7
Angle des composants : tout angle de 0-360° ; rotation synchrone pendant le mouvement
Mode opérationnel de X/Y : tringlerie des courbes fonctionnement et accélération et fonctionnement droit de décélération
Positionnement de la MARQUE fiducielle : la MARQUE fiducielle peut être placée librement
Avertissement d'échec : alarme pour la pénurie de matériel
Mode de chargement de conseil : une connexion automatique d'étape de gauche à droite ; emplacement automatique de transfert de carte PCB ; chargement manuel de conseil
Visualisation : moniteur de contrôle industriel de 17 pouces ; échelle : 4:3 ; résolution : 1280x1024
Mode 100 : programmation de enseignement point par point, programmation visuelle et importation de coordonnée du dossier etc. de carte PCB
Nombre de caméra d'identification : un MARK, 6 caméras à grande vitesse et une caméra de haute précision.

Caractéristiques

La machine de placement de SMT a les caractéristiques suivantes :
1. Le plus grand point culminant de cette machine est la caméra professionnelle de 5 méga-pixels pour le support de puce ; il peut réaliser le support efficace des puces dont le lancement d'avance est plus de 0.3mm et la distance centrale est plus de 0.5mm dans un secteur de 40*40mm avec un indice de réussite de plus considérablement que 98%.
2. La machine de placement de SMT est équipée des 6 caméras à grande vitesse supplémentaires qui peuvent réaliser l'identification 6 synchrone principale. Ceci peut considérablement améliorer l'efficacité de support qui est doublée sur la base originale.
3. Il a également les deux fonctions suivantes : automatique-balayage de marques fiducielles et automatique-chargement de conseil. Ces fonctions peuvent plus loin améliorer monter la précision pendant le panneau de carte PCB changeant et simplifier l'opération. Elle peut également être reliée à d'autres ensembles d'équipement pour former la chaîne de production complète de SMT.
4. Cette machine de placement de SMT peut être automatiquement reliée au convoyeur qui peut transporter le panneau de carte PCB à la machine de soudure de ré-écoulement de SMT sans assistant manuel, de ce fait coût de la main-d'oeuvre économisant.
