| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| condition: | nouveau | Après service de garantie: | Support technique visuel, appui en ligne |
|---|---|---|---|
| Sortant-inspection visuelle: | Fourni | Rapport des essais de machines: | Fourni |
| Composants de noyau: | PLC, moteur | Service après-vente fourni: | Support technique visuel, appui en ligne |
| Nom: | machine de transfert | Composants applicables: | 0402, 0603, 0805, 1206, diode, triode, IVROGNE de BGA, etc. |
| Vitesse de support: | 13000CPH | Secteur maximum de carte PCB: | 650x370mm |
| Capacité de conducteur: | 60 | Utilisation: | Production de lumière de la carte Assembly/LED |

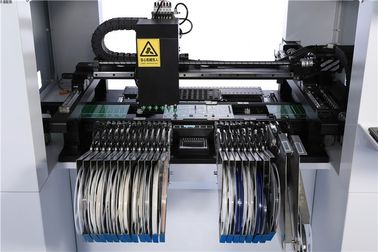

| Type de conducteur: | conducteurs de 8/12/16/24/32mm, conducteur de vibration, puce de tube | Quantité de bec: | 6 |
| Table de travail: | Table de travail de marbre | ||
| Mettre en évidence: | Machine de 13000CPH LED SMT,Machine de support de 10000CPH LED,Machine de support de 13000CPH LED |
||

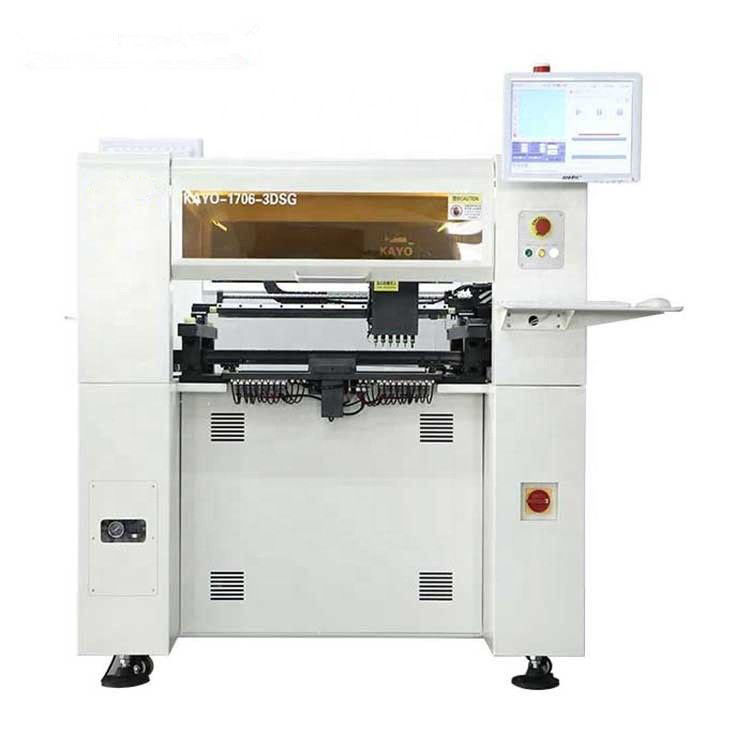

Conducteurs de la grande vitesse 60 allumant la machine de support de la bande LED
1. La table de travail de marbre augmente l'exactitude mécanique de stabilité et de placement, s'assure que le mécanisme ne déformera jamais, et améliore la vie de la vis et du moteur de boule.

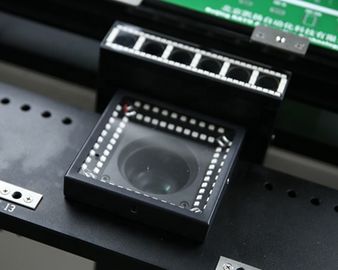

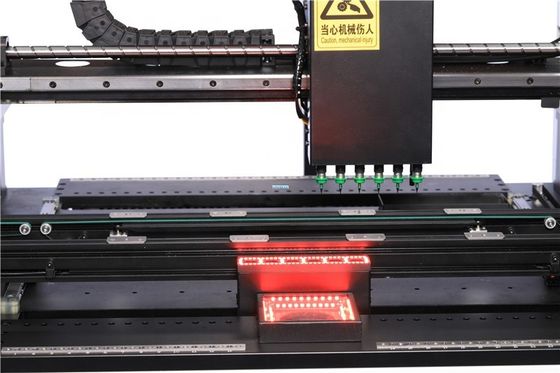

2. 8pcs des caméras : 1pc de marque, 1pc de haute précision, et 6pcs des caméras ultra-rapides de reconnaissance, identifier synchroniquement, assurer effectivement la vitesse de support et la précision.
3. Les utilisations DE X/Y d'entraînement ont importé la tige de meulage à haute précision de vis de boule + guide linéaire résistant importé, positionnement rapide, précision à faible bruit et haute.
4. Moteur et commande servo de Panasonic, guide linéaire précis de TBI, générateur de vide du Japon, becs haut-précis de JUKI, système intégré de alimentation automatique et haut-configuration IPC - haute précision, stabilité forte, support de 24 heures de promesse stablement.
5. Trois-section transmettant la connexion panneau-automatique de gauche à droite (la première section attend le support, la deuxième section est responsable du support (quand le panneau de carte PCB finit le support et le transmet à la troisième section, la première section reçoit également la demande pour préparer de nouveaux conseils simultanément.), la section de tiers transmet le conseil de la machine de p&p au four de ré-écoulement. Épargnez effectivement la période des conseils de transmission et améliorer l'efficacité.
Caractéristiques de transfert de machine
| Conducteur non. | 60 | Poids de produit | 500KGS |
| Montage des têtes | 6 | Rail de guide d'entraînement de XYZ | Rail de guide à ligne directe résistant à haute précision de TBI |
| Puissance moyenne | 600W | ||
| Positionnement de l'exactitude | 0.01mm | Système d'entraînement de mouvement | Conducteur à grande vitesse de DPS de Panasonic |
| Chaîne d'amortissement de bec | 5.0mm | Système d'exploitation | Appui Windows XP, système d'exploitation Win7 |
| Alimentation d'énergie | 220V, 50Hz | Angle composant | 0~360°, rotation synchronisée dans le mouvement |
| Air comprimé | 0.5-06Mpa | Mode courant de X/Y | Tige à haute précision importée de vis de boule de TBI + guide linéaire résistant importé de TBI |
| Moteur d'entraînement | Moteur servo de Panasonic | ||
| Méthode de reconnaissance | Six têtes reconnaissent synchroniquement | Mark Point Positioning | Pleine automation |
| Source de vide de bec | Générateur marche-arrêt ultra-rapide de vide avec des dommages de vide | Alarme intelligente | Correction automatique et supplément, alarme quand pénurie de matériaux |
| Région maximale de carte | 650x370mm | Méthode d'entrée de conseil | Trois-section transmettant la connexion panneau-automatique de gauche à droite, positionnement automatique de transmission de carte PCB |
| Chaîne de mouvement maximale DE X/Y | 700x619mm | ||
| Chaîne de mouvement maximale d'axe de Z | 20mm | Visualisation | 15" 4:3 affichage-commande industriel de rapport, résolution 1024X768 |
| Type conducteur de ceinture | conducteurs de 8/12/16/24mm, conducteur de bâton, puce de tube | Mode 100 | Programmation point par point, programmation visuelle, coordonnées de dossier de carte PCB entrant, etc. |
| Max. Mounting Speed | 13000CPH | ||
| Vitesse de montage moyenne | 10000CPH (visuel) | Caméra de reconnaissance non. | 1 caméra de reconnaissance de mark, 6 caméras à grande vitesse de reconnaissance, 1 caméra à haute précision de reconnaissance |
| Dimensions | 1335x1230x1420mm | ||
| Table de travail | Vitesse, exactitude et stabilité de marbre d'augmentation de table de travail | ||
| Gamme de montage applicable : Approprié 0201, 0402, 0603, 0805, 1206, aux perles de lampe de LED, aux diodes, aux transistors, à l'IVROGNE, au lancement ≥0.3mm QFP de goupille de gamme de 40mm*40mm, au BGA etc. | |||
Application de transfert de caractéristiques de machine
| Domaine d'application | Industrie d'application |
| Esprit d'entreprise personnel | Industrie d'appareil électrodomestique |
| Imperméabilisation de laboratoire | Électronique automobile |
| Production en série | Commande de puissance |
| Traitement du tiers | Éclairage de LED |
| Personnalisation de R&D | Instruments et mètres de sécurité |
| Scientifique et recherche | Contrôle intelligent |
| Enseignement efficace | Électronique grand public |
| Réseau de logistique | |
| Industrie militaire |
Les becs structurent et des modèles
| Nom de machine | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Type | Bureau | Verticale | |||||
| Montage des têtes | 2 | 4 | 4 | 6 | 8 | 6 | |
| Conducteur non. | 25 | 46 | 46 | 60 | 70 | 82 | |
| Max. Mounting Speed | outre de visuel (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| sur visuel (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| Taille de carte PCB | Mn (W*Lmm) | 50*50 | |||||
| Maximum (W*Lmm) | 295*420 | 300* 480 | 300* 480 | 370* 650 | 380* 650 | 380* 650 | |
| Caméra | Total | 2 | 6 | 6 | 8 | 10 | 9 |
| Marque | 1 | 1 | 1 | 1 | 1 | 1 | |
| Ultra-rapide | 1 | 4 | 4 | 6 | 8 | 6 | |
| À haute précision | 0 | 1pc de 5million | 1pc de 8million | ||||
| Correction visuelle | 0 | 0 | 0 | 0 | 0 | 1 | |
| Moteur d'entraînement | Moteur progressif | Moteur servo de Panasonic | |||||
| Système d'entraînement de mouvement | Conducteur à haute tension numérique à grande vitesse | Conducteur à grande vitesse de DPS de Panasonic | |||||
| Positionnement de l'exactitude | 0.01mm | ||||||
| Méthode de alimentation de soutien | conducteur pneumatique et électrique de 8/12/16/24/32/44mm, conducteur de vibration, alimentation de tube, plateau IC | ||||||
| Gamme de montage applicable | Mn. | 0402 | 0201 | ||||
| Maximum. | 15*15mm | lancement de goupille de gamme de 45mm*45mm ≥0.3mm SSOP, QFP, BGA etc. | |||||
| Poids (kilogrammes) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Dimensions (millimètres) | 1050*850*660 | 1180*1080*880 | 1095*1165*1400 | 1335*1230*1420 | 1500*1280*1410 | ||
