| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| Sortant-inspection visuelle: | Fourni | Rapport des essais de machines: | Fourni |
|---|---|---|---|
| Type de commercialisation: | Produit ordinaire | Garantie des composants de noyau: | Non disponible |

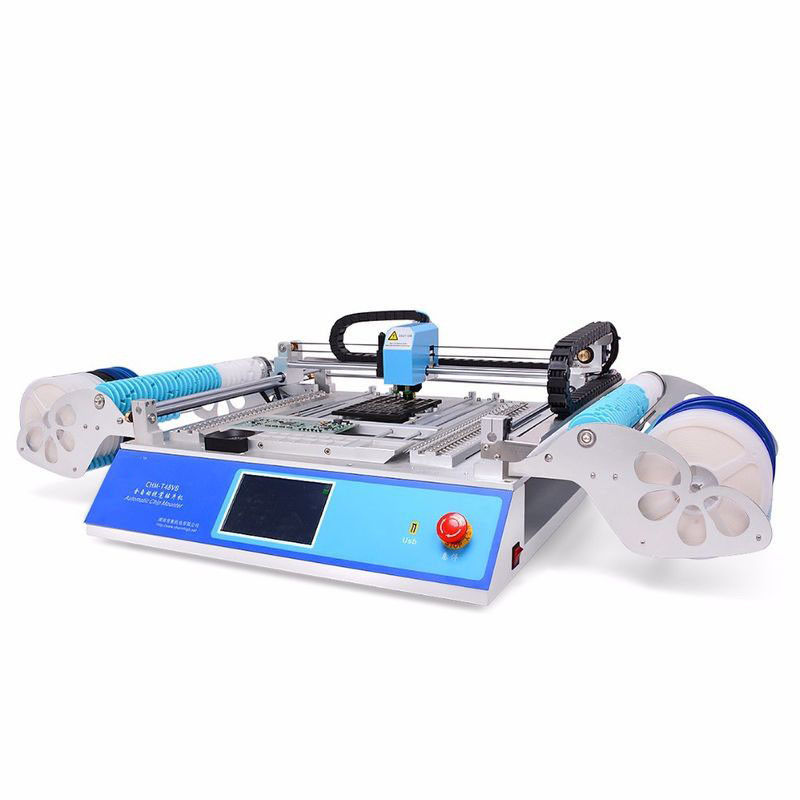

| Composants de noyau: | Moteur, moteur | Nom de produit: | Machine de transfert de SMT |
| application: | Chaîne de production d'Assemblée de carte PCB de SMT | Taille de carte PCB: | 450mm (L)*400mm (W) |
| Alimentation d'énergie: | AC220V 50Hz/AC110V 60Hz | Paquet: | Emballage sous vide |
| Surligner: | machine de transfert de dessus du Tableau 3000cph,machine de transfert de dessus du Tableau 5000cph,machine de transfert du bâti 3000cph extérieur |
||
| Paramètres | ||||
| Secteur de carte PCB | 10mm*10mm - 345mm*355mm | |||
| Voyage d'axe de XYZ | 510mm*460mm | |||
| Gamme de déplacement d'axe de Z | 15mm | |||
| Conducteurs | Gauche 29pcs + 29pcs droit | |||
| 8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs, | ||||
| Avant IC stack=14pcs, plateau défini par l'utilisateur d'IC | ||||
| Commande | Le système servo de pas d'entraînement de contrôle en circuit fermé, ne veillent jamais à perdre l'étape | |||
| Précision | ±0.015mm | |||
| Détection d'auto-retour d'axe de Z | Oui, empêchez la rupture de becs | |||
| Tirez l'auto-retour de goupille | Oui | |||
| Système de vision | Conjuguent les caméras (et vers le bas les caméras) | |||
| Fuite de méthode de dépistage matérielle | Nettoyez à l'aspirateur la détection, détection de vision | |||
| Écran tactile | 7" écran tactile d'industrie | |||
| Conseil principal | Conseil principal d'industrie indépendante de recherches | |||
| Système | Système Linux inclus | |||
| Montage de la vitesse | 5000cph (vision) ; 3000cph (vision dessus) | |||
| Montage de la précision | ±0.025mm | |||
| Composants | 0402-5050, CONCESSION, QFN (largeur de bande : 8MM, 12MM, 16MM, 24MM) | |||
| Dimension de machine | L 960mm* W 705mm* H 335mm | |||
| Pompe à vide | -92KPA (2pcs, élément, type muet) | |||
| Source extérieure d'air | Aucun besoin (pompe à vide muette 2pcs d'élément de machine) | |||
| PC externe | Non | |||
| Tension | 220V (110V), 50Hz | |||
| Poids net | 68kg | |||
| Poids brut | 85kg/³ de 116*80*52cm/de 0.62m | |||
Caractéristique
| Système de vision assurer l'exactitude | le conducteur pneumatique de 30pcs Yamaha a soutenu | |||
| Compensation automatique de correction | opération simple et commode | |||
| Les doubles caméras de vision de CCD peuvent automobile calibrer la compensation pour tous les différents genres de composants et d'IC (correction automatique de la position et de l'angle de sélection). Caméra d'industrie avec l'image de prise de grande précision des goupilles si IC, pour assurer l'exactitude de correction. | Le travail CHM-T530P4 avec le conducteur pneumatique standard de Yamaha, c'est une vie plus stable et plus longue. les conducteurs pneumatiques peuvent améliorer le fonctionnement efficace beaucoup. Il peut également fonctionner avec le conducteur de vibration de Yamaha. | |||
| Système de contrôle en circuit fermé de mouvement | Détection d'axe de Z | |||
| ce peut être tringlerie de quatre-axe, déplacer plus rapide et sans à-coup. le bec peut travaillant ensemble, bec non simple fonctionnant plus, pas à pas de soutien. X, encodeur d'axe des ordonnées installé, pour ne jamais perdre l'étape. S flexible accélèrent et ralentissent, s'assurent le fonctionnement à grande vitesse de placement parfaitement. | La fonction de détection d'axe de Z peut à vérification automatique la taille et l'angle pendant le placement. | |||
| Assurez-vous le travail de machine parfaitement avec différents genres de composants. | ||||
| 9 genres de becs de Juki soutenus, aimant à l'intérieur, vous pouvez changer le bec à la main, aucune clé du besoin, très commode. | ||||
| Écran tactile d'industrie | Calibrage automatique de point de marque | |||
| plus précis avec le système de vision | ||||
| La machine emploie le système inclus d'opération de Linux, ce système court stable avec la compatibilité forte et la fonction puissante. La machine a une dans-construction plein écran tactile de 7 pouces, souris externe d'USB a également accepté. Opération très facile et commode. Vous pouvez obtenir un début rapide dans une demi-heure. | Après que la carte PCB ait été mise sur la machine, la machine utilisera la caméra pour trouver automatiquement le point de marque, calibre la carte PCB et évite la déviation. | |||
| Secteur matériel en vrac d'IC d'avant | IC Tray Supported | |||
| le logiciel permettent à 20 le plateau défini par l'utilisateur d'IC | ||||
| pile d'IC en vrac de l'avant 11pcs, appropriée à quelques IC en vrac. plus commode. | L'utilisateur peut ajouter un ou plusieurs le plateau d'IC dans le logiciel, vous a besoin juste sur placer le premier composant et le dernier composant, puis la machine peut cueillette continue automatique. | |||
