| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| Condition: | Nouveau | Après service de garantie: | Support technique visuel |
|---|---|---|---|
| Emplacement de service local: | Aucun | Emplacement de salle d'exposition: | Aucun |
| Garantie: | 1 an | Le service après-vente a fourni: | Support technique visuel |
| Nom: | imprimante Semi-automatique d'écran de pâte de soudure | Tailles de table d'impression: | 300*400mm (ou adapté aux besoins du client) |
| Le format de l'image: | 370*470mm, 420*520mm, 550*650mm | Taille de carte PCB: | 50*50mm~300*400mm |
| Épaisseur de carte PCB: | 0.2 - 5.0mm | Position d'impression fixe: | Carte PCB externe ou positionnement de Pin |
| Réglage fin de plaque de fondation: | Avant/Back±10mm R/L±10mm | Précision d'impression: | ±0.02mm |
| Précision répétitive: | ±0.05mm | Espacement minimum: | 0.35mm |
| Mettre en évidence: | imprimante de pochoir de la carte PCB 100W,Imprimante semi automatique de pochoir de pâte de soudure,Machine d'impression d'écran de SMT de panneau de carte PCB |
||

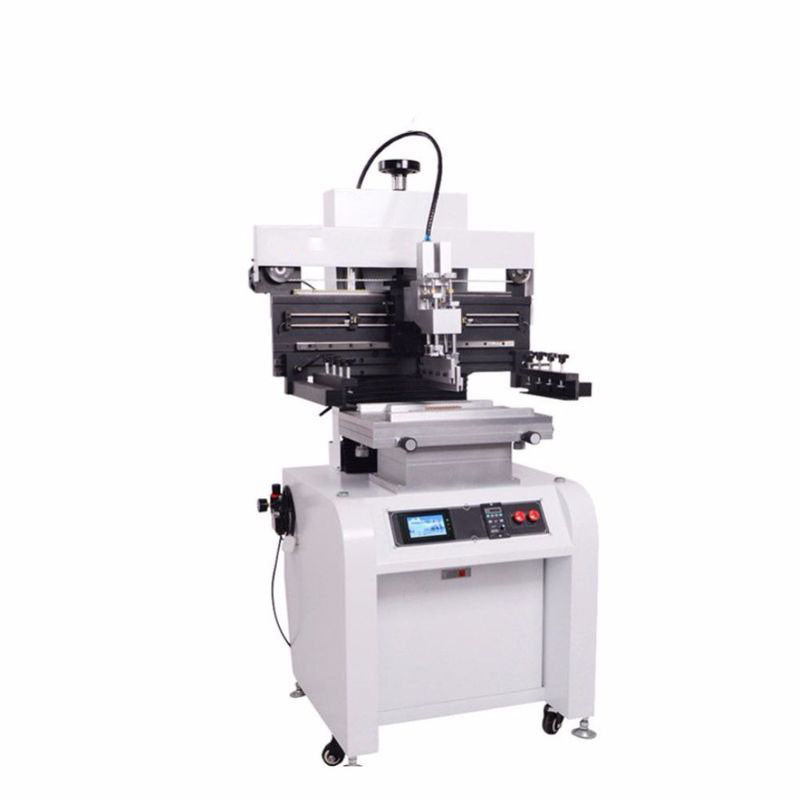

Imprimante semi automatique de pochoir de pâte de soudure
Lancement de produit :
1. Utilisant le rail de guide de précision et le moteur d'importation pour conduire la lame posez la conversion, l'impression, et de grande précision.
2. Le grattoir d'impression peut tourner 45 degrés fixes, pochoir facile d'impression et nettoyage et remplacement de racle.
3. Le bloc de grattoir peut être ajusté avant et après la lame, pour choisir la bonne position d'impression.
4. Combiné avec un plateau d'impression de cannelure et un PIN fixe, installation facile et ajustement, pour l'impression dégrossie simple et double.
5. Manière d'édition d'école de déplacer une maille en acier, combinée avec imprimé (carte PCB), X, Y, ajustement précis de Z. Convenient.
6. Peut être placé à sens unique et à bi-directionnel, un grand choix de méthodes d'impression.
7. Avec la fonction de compte automatique pour faciliter la production des statistiques de sortie.
8. L'angle de pale réglable, lame en acier, le grattoir en caoutchouc conviennent.
9. L'écran tactile avec une fonction de circuit économiseur d'écran, le temps peut être ajusté pour protéger la vie d'écran tactile.
10. L'affichage de vitesse d'impression, peut être ajusté.
|
Paramètres techniques |
|
|
Fonction |
Cette unité est employée pour imprimer la pâte de soudure sur le panneau de carte PCB |
|
Tailles de table d'impression |
300×400mm (ou adapté aux besoins du client) |
|
Le format de l'image |
370×470mm, 420×520mm, 550×650mm |
|
Taille de carte PCB |
50x50~300×400mm |
|
Épaisseur de carte PCB |
0.2 - 5.0mm |
|
Position d'impression fixe |
Carte PCB externe ou positionnement de Pin |
|
Réglage fin de plaque de fondation |
Avant/Back±10mm R/L±10mm |
|
Précision d'impression |
±0.02mm |
|
Précision répétitive |
±0.05mm |
|
Espacement minimum |
0.35mm |
|
Pression atmosphérique |
4-6Kgf/Cm2 |
|
Alimentation d'énergie |
220V 50/60Hz 100W |
|
Caractéristiques |
||||
|
Modelez l'aucun
|
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
|
Taille de carte PCB (L×W)~ (L×W) millimètre |
(50x50) | (300x400) |
(50x50) | (300x600) |
(50x50) | (300x1200) |
(50x50) | (300x1500) |
|
Mm~ en acier de la grosseur de maille (L×W) (L×W) millimètre |
(370x470~ (550x650) |
(370x470) | (550x850) |
(370x470~ (550x1450) |
(370x470) | (550x1750) |
|
La table d'impression classe (L×W) le millimètre |
300×400 |
300×650 |
300×1250 |
400×1550 |
|
Taille de machine (L×W×H) millimètre |
860×760×1700 |
1060×760×1700 |
1660×760×1700 |
1960×760×1700 |
|
Poids |
260kg |
300kg |
340kg |
380kg |
