| Lieu d'origine: | La Chine |
| Nom de marque: | OEM |
| Certification: | CE , ISO |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 15-20 jours |
| Conditions de paiement: | L/C, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 100pcs par mois |
| Condition: | Nouveau | Après service de garantie: | Support technique visuel, appui en ligne |
|---|---|---|---|
| Emplacement de service local: | Aucun | Emplacement de salle d'exposition: | Aucun |
| Sortant-inspection visuelle: | Fourni | Rapport des essais de machines: | Fourni |
| Type de commercialisation: | Produit ordinaire | Garantie des composants de noyau: | 1 an |
| Composants de noyau: | Moteur | Le service après-vente a fourni: | Support technique visuel, pièces de rechange libres, appui en ligne |
| Nom de produit: | Machine automatique à grande vitesse de SMT | Vitesse de support: | 12000CPH |
| Taille composante: | 0603-43mm QFP/BGA | Taille de carte PCB: | 50 * 50 - 460 * 360 millimètres |
| Épaisseur de carte PCB: | 0.5mm à 2.6mm | Tension de puissance: | Phase 200V±10%, 50/60HZ à C.A. 3 |
| Puissance: | 2.5-5.0KVA | Pression atmosphérique: | 0.5-0.7Mpa (5.1~7.1kgf/cm2) |
| Taille de machine: | 1200mm (W)*1700mm (D)*1545mm (H) | Poids de machine: | 1730KG |
| Mettre en évidence: | machine de support de 12000CPH SMT,machine de support de 2.6mm SMT,Machine de mounter du smt 12000CPH |
||
|

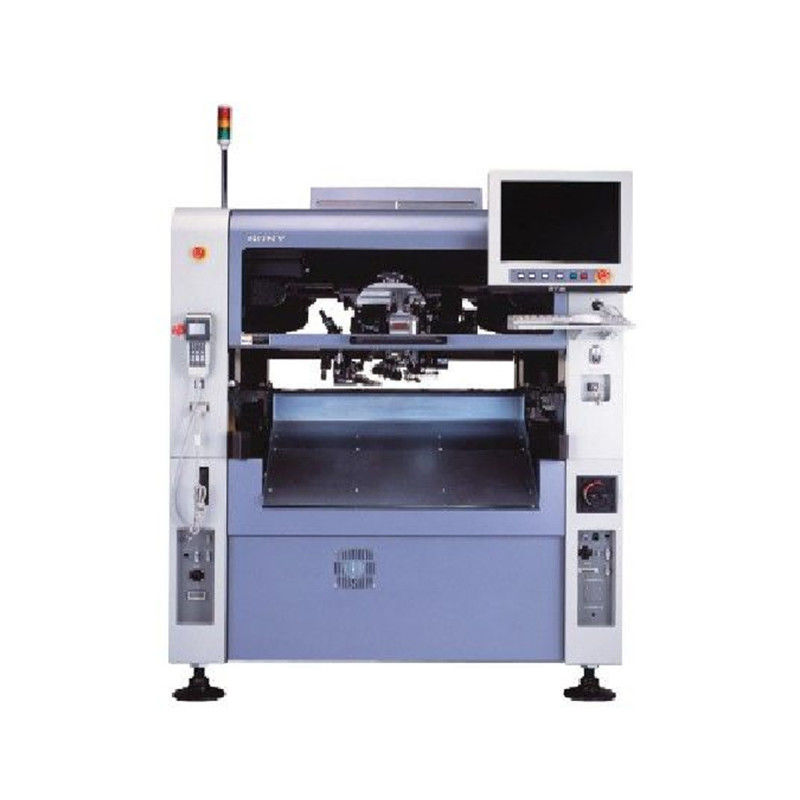

Nom de produit
|
Machine automatique à grande vitesse de SMT
|
|
Montage de la vitesse
|
12000CPH
|
|
Taille composante
|
0603-43mm QFP/BGA
|
|
Montage de l'exactitude
|
±50μm@μ+3σ/Chip ; ±30μm@μ+3σ/QFP
|
|
Taille de carte PCB
|
50 * 50 - 460 * 360 millimètres
|
|
Système visuel
|
Caméra de vol + haute caméra fixe de pixel
|
|
Montage de la tête
|
becs de 1 tête 6
|
|
Épaisseur composante
|
0402 (01005) - 12mm IC (caméra mobile) 6mm-25mm IC (caméra fixe)
|
|
Épaisseur de carte PCB
|
0.5mm à 2.6mm
|
|
Nombre de conducteurs
|
48
|
|
Tension de puissance
|
Phase 200V±10%, 50/60HZ à C.A. 3
|
|
Puissance
|
2.5-5.0KVA
|
|
Pression atmosphérique
|
0.5-0.7Mpa (² de 5.1~7.1kgf/cm)
|
|
Taille de machine
|
1200mm (W)*1700mm (D)*1545mm (H)
|
|
Poids de machine
|
1730KG
|
|
Environnement d'utilisation
|
Température ambiante 15℃~30℃
Humidité ambiante 30%~70% (aucune condensation) |
|
Bruit fonctionnant
|
35-65dB
|
|
Méthode de correction
|
Système de vision par ordinateur, correction multipoint de vision de MARQUE
|
|
Système d'entraînement
|
Servo à C.A., moteur à courant alternatif
|
|
Transmission de données
|
entrée à disque souple d'interface de 3.5-inch /USB
|
|
Système d'exploitation
|
Chinois, les anglais, interface japonaise d'opération (plate-forme de commandes système de WINDOWS)
|
|
Mode de contrôle
|
Complètement automatique
|
Avantages de produit
1. 4 PCs des caméras : 2pc de marque, et 2 PCs des caméras ultra-rapides de reconnaissance, identifier synchroniquement, assurer effectivement la vitesse de support et la précision.
2. Les utilisations DE X/Y d'entraînement ont importé la tige de meulage à haute précision de vis de boule + guide linéaire résistant importé, positionnement rapide, précision à faible bruit et haute.
3. Moteur et commande servo, guide linéaire précis, générateur de vide, becs haut-précis, système intégré de alimentation automatique et haut-configuration IPC - haute précision, stabilité forte, support de 24 heures de promesse stablement.
4, nouveau mode de montage : le panneau de carte PCB est fixé, et les mouvements principaux en direction de l'axe de XYZ. En attachant les composants élevés, la stabilité est améliorée.
La configuration de référence
1. Système de contrôle : carte ordre industrielle de mouvement d'ordinateur + de précision
2. système logiciel : ETON a indépendamment développé le système d'exploitation
3. Moteur de mouvement : moteur linéaire de lévitation magnétique
4. Disposition de bec : développez indépendamment les divers types de becs
5. Glissement du dispositif : vis de précision + rail de guide linéaire
6. Dispositif visuel : reconnaissance de point de marque + reconnaissance composante + reconnaissance à haute précision
7. Conducteur : adoptez le conducteur électrique précis
